แผ่นทำความร้อนเซรามิกสามารถให้ความร้อนที่อุณหภูมิสูงได้อย่างรวดเร็ว เสถียร ได้อย่างไร

อะไรทำให้โครงสร้างเครื่องทำความร้อนนี้แตกต่าง?

โครงสร้างการทำความร้อนแบบเซรามิกผสมผสานองค์ประกอบความร้อนแบบต้านทานไฟฟ้าเข้ากับตัวฉนวนที่มีความเสถียรทางความร้อน แทนที่จะแยกลวดทำความร้อน ฉนวน และส่วนรองรับออกเป็นชิ้นส่วนแยกกัน การออกแบบสามารถวางเส้นทางทำความร้อนแบบแอคทีฟใกล้กับพื้นผิวเซรามิกได้ การจัดเรียงนี้จะสร้างแหล่งความร้อนขนาดกะทัดรัดที่สามารถติดตั้งได้ในกรณีที่เครื่องทำความร้อนแบบท่อแบบธรรมดาติดตั้งได้ยาก

ตัวเซรามิกยังเปลี่ยนวิธีที่ความร้อนเคลื่อนผ่านชุดประกอบอีกด้วย พื้นผิวให้การแยกทางไฟฟ้าในขณะที่ถ่ายเทความร้อนไปยังพื้นผิวการทำงาน ขึ้นอยู่กับรูปทรง วิธีการติดตั้ง และวัสดุ ความร้อนสามารถส่งตรงไปยังพื้นผิวที่กว้างหรือมุ่งไปที่โซนที่กำหนดได้

การตอบสนองอย่างรวดเร็วขึ้นอยู่กับมากกว่ากำลังไฟ

อินพุตไฟฟ้าที่สูงไม่ได้สร้างความร้อนที่มีประโยชน์โดยอัตโนมัติ เวลาตอบสนองได้รับผลกระทบจากความหนาของเซรามิก รูปทรงของเส้นทางการให้ความร้อน มวลความร้อน พื้นที่สัมผัส แรงดันในการติดตั้ง การระบายความร้อน และวัสดุที่ได้รับความร้อน เพลตที่ได้รับการออกแบบมาอย่างดีจะปรับสมดุลของปัจจัยเหล่านี้ เพื่อให้พื้นผิวมีสภาพการทำงานที่มีประโยชน์ โดยไม่สร้างจุดร้อนเฉพาะจุดมากเกินไป

• โครงสร้างที่บางสามารถรองรับรูปแบบอุปกรณ์ที่มีขนาดกะทัดรัดได้
• ฉนวนไฟฟ้าช่วยแยกแหล่งความร้อนออกจากโครงสร้างการติดตั้งที่เป็นสื่อกระแสไฟฟ้า
• เส้นทางการทำความร้อนที่กำหนดสามารถปรับปรุงการกระจายอุณหภูมิทั่วพื้นที่ใช้งานได้
• รูปทรงเซรามิกที่แข็งแกร่งรองรับการวางตำแหน่งซ้ำระหว่างการประกอบอุปกรณ์

โครงสร้างเครื่องทำความร้อนควบคุมการถ่ายเทความร้อนอย่างไร?

สำหรับเครื่องทำความร้อนใดๆ ผลลัพธ์ที่เป็นประโยชน์ไม่ได้เป็นเพียงอุณหภูมิขององค์ประกอบเท่านั้น สิ่งที่สำคัญคือพลังงานความร้อนจะเคลื่อนที่จากเส้นทางต้านทานไปยังวัตถุเป้าหมาย พื้นผิว ของเหลว กระแสลม หรือห้องกระบวนการได้อย่างมีประสิทธิภาพเพียงใด ดังนั้นส่วนประกอบเซรามิกจึงได้รับการประเมินที่ดีที่สุดว่าเป็นระบบระบายความร้อนที่สมบูรณ์

ความสม่ำเสมอของอุณหภูมิเป็นปัญหาของระบบ

ควรตรวจสอบความสม่ำเสมอของอุณหภูมิที่พื้นผิวการทำงาน ไม่ใช่พิจารณาจากรูปแบบความต้านทานเพียงอย่างเดียว แผ่นที่ติดตั้งติดกับแผงระบายความร้อนที่เป็นโลหะอาจมีพฤติกรรมแตกต่างอย่างมากจากแผ่นเดียวกันที่ทำงานในที่โล่ง หน้าสัมผัสความร้อน การไหลเวียนของอากาศ การออกแบบตู้ ฉนวน และส่วนประกอบใกล้เคียง ล้วนส่งผลต่อแผนผังอุณหภูมิขั้นสุดท้าย

วัสดุและรายละเอียดการก่อสร้างมีความสำคัญอย่างไร?

การก่อสร้างแผ่นทำความร้อนเซรามิกกำหนดพฤติกรรมส่วนใหญ่ในระหว่างการอุ่นเครื่อง การทำงานอย่างต่อเนื่อง การปั่นจักรยานซ้ำ และการบำรุงรักษาอุปกรณ์ นักออกแบบควรมองข้ามรูปร่างภายนอกและตรวจสอบความสัมพันธ์ระหว่างพื้นผิวเซรามิก วัสดุต้านทาน ขั้วไฟฟ้า และคุณสมบัติการติดตั้ง

องค์ประกอบต้านทานและตัวเครื่องเซรามิก

ชุดทำความร้อนที่แตกต่างกันใช้วิธีการที่แตกต่างกันในการรวมเส้นทางความต้านทาน องค์ประกอบที่พิมพ์หรือฝังสามารถสร้างโครงสร้างความร้อนบางๆ ได้ ในขณะที่การออกแบบอื่นๆ ใช้เส้นทางต้านทานที่ขึ้นรูปแล้วรองรับภายในหรือต่อกับตัวเครื่องเซรามิก ตัวเลือกนี้ส่งผลต่อการตอบสนองต่อความร้อน ความสามารถในการผลิต ฉนวน ความแข็งแรงทางกล และช่วงการทำงานที่ต้องการ

เรขาคณิตและการติดตั้ง

รูปร่างมีความสำคัญเนื่องจากไม่ค่อยมีการติดตั้งเครื่องทำความร้อนแบบแยกส่วน คุณสามารถเลือกรูปทรงทรงกลม สี่เหลี่ยม แถบแคบ และเฉพาะการใช้งานได้ตามขอบเขตการติดตั้งที่มีอยู่ ตำแหน่งตัวเชื่อมต่อ ระยะห่างระหว่างขั้วต่อ ระยะห่างของขอบ วิธีการยึด และระยะห่างระหว่างเครื่องทำความร้อนและวัสดุโดยรอบ ควรได้รับการกำหนดก่อนที่จะรวมเข้าด้วยกันในขั้นสุดท้าย

แผ่นทำความร้อนเหล่านี้ใช้กันทั่วไปที่ไหน?

โครงสร้างที่กะทัดรัดของเครื่องทำความร้อนเซรามิกทำให้เหมาะสำหรับอุปกรณ์ที่มีพื้นที่จำกัดแต่ยังคงต้องการแหล่งกำเนิดอุณหภูมิสูงที่มีความเสถียร การใช้งานที่ถูกต้องขึ้นอยู่กับภาระความร้อน สภาพแวดล้อม วิธีการควบคุม และอุณหภูมิพื้นผิวที่ต้องการ

• เครื่องมือในห้องปฏิบัติการ:โซนทำความร้อนขนาดเล็กสามารถรองรับการควบคุมความร้อนในอุปกรณ์วิเคราะห์และทดลองได้
• อุปกรณ์จัดแต่งทรงผม:พื้นผิวทำความร้อนเซรามิกแบบเรียบสามารถให้ความร้อนอย่างรวดเร็วและกระจายไปทั่วพื้นผิวการทำงาน
• อุปกรณ์ทำความสะอาดอัลตราโซนิก:แผ่นทำความร้อนสามารถบูรณาการเข้ากับระบบที่ต้องการแหล่งความร้อนขนาดกะทัดรัดรอบๆ ถังกระบวนการ

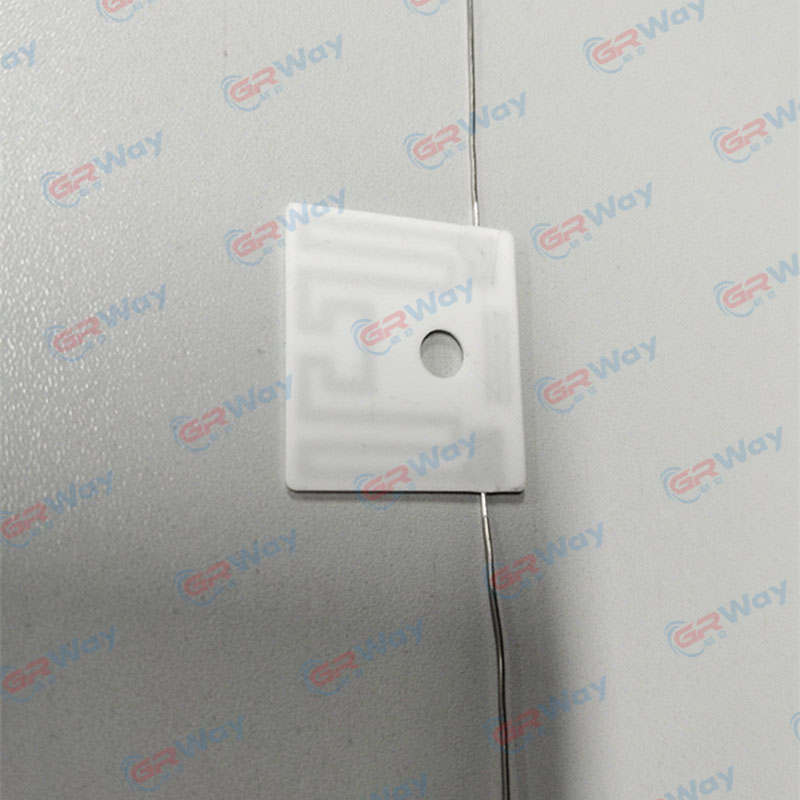

• ชุดป้องกันความร้อน:การทำความร้อนแบบเฉพาะจุดสามารถใช้ได้ในกรณีที่ส่วนประกอบต้องการการปรับอุณหภูมิแบบควบคุม
• อุปกรณ์กระบวนการทางอุตสาหกรรม:โครงสร้างเซรามิกขนาดกะทัดรัดสามารถนำมาพิจารณาติดตั้ง อุปกรณ์ กล่องหุ้ม และโมดูลทำความร้อนเฉพาะทางได้

เงื่อนไขการสมัครควรถือเป็นชุดเสมอ เครื่องทำความร้อนที่ทำงานได้ดีในอากาศแห้งในห้องปฏิบัติการอาจต้องใช้ฉนวน การปิดผนึก การตรวจจับ หรือการติดตั้งที่แตกต่างกันในสภาพแวดล้อมที่ชื้น มีฝุ่น มีปฏิกิริยาทางเคมี หรือเสี่ยงต่อการสั่นสะเทือน

วิศวกรควรระบุการกำหนดค่าที่ถูกต้องอย่างไร

การเลือกแผ่นทำความร้อนเซรามิกโดยรูปร่างเพียงอย่างเดียวมักจะนำไปสู่การบูรณาการทางความร้อนที่ไม่ดี ข้อมูลจำเพาะที่เป็นประโยชน์มากขึ้นจะเริ่มต้นด้วยข้อกำหนดของกระบวนการและทำงานย้อนกลับไปยังรูปทรงของเครื่องทำความร้อน

1. กำหนดค่าผลลัพธ์ความร้อนเป้าหมายบันทึกช่วงอุณหภูมิที่ต้องการ ความคาดหวังในการอุ่นเครื่อง พื้นที่ที่ให้ความร้อน และไม่ว่ากระบวนการนั้นต้องการความสม่ำเสมอหรือการให้ความร้อนเฉพาะที่
2. กำหนดเปลือกไฟฟ้ายืนยันแรงดันไฟฟ้าที่กำหนด กำลังไฟฟ้าที่มีอยู่ วิธีการควบคุม รอบการทำงาน และกระแสไฟฟ้าที่ยอมรับได้
3. จัดทำแผนที่เส้นทางระบายความร้อนระบุว่าเครื่องทำความร้อนกำลังสัมผัสอะไร สิ่งใดที่ต้องคงความเย็น ความร้อนจะรั่วไหลออกไปที่ไหน และบริเวณใดที่ต้องใช้ฉนวน
4. กำหนดขีดจำกัดทางกลระบุพื้นที่ใช้งาน ความหนา ตำแหน่งขั้วต่อ รูหรือคลิปสำหรับติดตั้ง และระยะห่างจากส่วนประกอบข้างเคียง
5. วางแผนการควบคุมอุณหภูมิตัดสินใจว่าการใช้งานต้องใช้เทอร์โมคัปเปิล เซ็นเซอร์วัดความต้านทาน เทอร์โมสแตท ตัวควบคุม หรือวิธีการป้อนกลับแบบอื่น

นอกจากนี้ยังเป็นประโยชน์ในการแยกแยะระหว่างความสามารถในการทำความร้อนสูงสุดและสภาพการทำงานปกติ การทำงานที่ยาวนานควรได้รับการประเมินในสภาวะการติดตั้งจริง เนื่องจากการระบายความร้อนและการออกแบบกรอบหุ้มสามารถเปลี่ยนอุณหภูมิของเซรามิก ขั้วต่อ สายไฟ และโครงสร้างโดยรอบได้

สำหรับอุปกรณ์ที่ต้องการหมุนเวียนซ้ำๆ ให้คำนึงถึงการขยายตัวและการหดตัวเนื่องจากความร้อน เครื่องทำความร้อน อุปกรณ์ติดตั้ง กาว สายไฟ และวัสดุที่อยู่ติดกันอาจขยายตัวในอัตราที่แตกต่างกัน ความเค้นทางกลสามารถสะสมได้เมื่อชิ้นส่วนเหล่านี้ถูกจำกัดอย่างเข้มงวด การออกแบบที่ใช้งานได้จริงทำให้มีพื้นที่เพียงพอสำหรับชุดประกอบที่จะทนต่อการเคลื่อนที่ของความร้อนตามปกติ โดยไม่ทำลายการเชื่อมต่อทางไฟฟ้า

การบูรณาการสามารถปรับปรุงความน่าเชื่อถือได้อย่างไร?

ควบคุมเส้นทางความร้อน

วางฉนวนในบริเวณที่ไม่เกิดการสูญเสียความร้อน และจัดให้มีเส้นทางระบายความร้อนที่ชัดเจนไปยังโซนการทำงาน หลีกเลี่ยงการสร้างสะพานความร้อนโดยไม่ตั้งใจซึ่งจะถ่ายเทความร้อนที่ไม่จำเป็นไปยังสายเคเบิล ตัวเรือนพลาสติก เซ็นเซอร์ หรืออุปกรณ์อิเล็กทรอนิกส์ในบริเวณใกล้เคียง

ป้องกันอินเทอร์เฟซทางไฟฟ้า

การออกแบบเทอร์มินัลควรสอดคล้องกับสภาพแวดล้อมการทำงาน สายไฟ ขั้วต่อ ปลอกฉนวน และตัวคลายความเครียด จำเป็นต้องมีอุณหภูมิและพิกัดทางไฟฟ้าที่เหมาะสม การเคลื่อนไหวทางกลไม่ควรทำให้เกิดความเครียดซ้ำๆ ในการเชื่อมต่อระหว่างเซรามิกกับขั้วต่อ

ตรวจสอบการประกอบจริง

การทดสอบเครื่องทำความร้อนเปลือยแบบตั้งโต๊ะยังไม่เพียงพอ การตรวจสอบขั้นสุดท้ายควรใช้อุปกรณ์ติดตั้ง โหลดความร้อน ระบบควบคุม การไหลเวียนของอากาศ และกล่องหุ้มที่ต้องการ วัดทั้งพื้นผิวกระบวนการและส่วนประกอบใกล้เคียง เพื่อให้สามารถระบุจุดร้อนที่ซ่อนอยู่ก่อนการทำงานต่อเนื่อง
