การเลือกกองค์ประกอบความร้อนการบัดกรีเริ่มต้นด้วยการทำความเข้าใจกระบวนการบัดกรีจริง แทนที่จะเลือกส่วนประกอบตามกำลังไฟเพียงอย่างเดียว อุณหภูมิข้อต่อ ขนาดชิ้นงาน โหลดความร้อน แรงดันไฟจ่าย ขนาดทางกายภาพ วิธีการตรวจจับ และรอบการทำงานที่ต้องการ ล้วนส่งผลต่อความเหมาะสมของแกนทำความร้อน กระบวนการคัดเลือกที่ผ่านการพิจารณาแล้วช่วยให้นักออกแบบอุปกรณ์ระบุส่วนประกอบที่เข้ากันได้ กำหนดข้อกำหนดด้านประสิทธิภาพที่วัดได้ และป้องกันปัญหาที่หลีกเลี่ยงได้ระหว่างการประกอบและการใช้งาน
คู่มือนี้จะอธิบายวิธีกำหนดข้อกำหนดในการใช้งาน ประเมินการก่อสร้างเซรามิก เปรียบเทียบข้อกำหนดทางไฟฟ้าและทางกล ประเมินการควบคุมอุณหภูมิ และตรวจสอบส่วนประกอบก่อนรวมเข้าด้วยกัน นอกจากนี้ยังครอบคลุมถึงข้อผิดพลาดในการเลือกทั่วไป ขั้นตอนการตรวจสอบ และคำถามเชิงปฏิบัติเกี่ยวกับการเปลี่ยนและความเข้ากันได้
สารบัญ
เลือกหัวข้อด้านล่างเพื่อข้ามไปยังส่วนที่เกี่ยวข้องโดยตรง
- กำหนดแอปพลิเคชันการบัดกรีก่อน
- กำหนดความต้องการความร้อนที่แท้จริง
- จับคู่แรงดัน ความต้านทาน และกำลัง
- ประเมินวัสดุเซรามิกและการก่อสร้าง
- ยืนยันขนาดและการเชื่อมต่อไฟฟ้า
- พิจารณาการตรวจจับและควบคุมอุณหภูมิ
- เปรียบเทียบข้อมูลจำเพาะโดยไม่ต้องคาดเดา
- ตรวจสอบประสิทธิภาพก่อนการรวมระบบ
- หลีกเลี่ยงข้อผิดพลาดในการเลือกทั่วไป
- คำถามที่พบบ่อย
- รายการตรวจสอบทางเทคนิคขั้นสุดท้าย
1. กำหนดแอปพลิเคชันการบัดกรีก่อน
การตัดสินใจครั้งแรกไม่ใช่ว่าจะซื้อเครื่องทำความร้อนแบบใด แต่เป็นสิ่งที่เครื่องมือที่ทำเสร็จแล้วจะต้องทำให้สำเร็จ เครื่องมือบัดกรีสองชิ้นอาจใช้เทคโนโลยีการทำความร้อนแบบเซรามิกในขณะที่มีจุดประสงค์ที่แตกต่างกันมาก หนึ่งอาจจัดการกับการเชื่อมต่ออิเล็กทรอนิกส์ที่ดี ในขณะที่อีกอันต้องถ่ายเทความร้อนไปยังเทอร์มินัลหรือตัวนำที่ใหญ่กว่า ความต้องการด้านความร้อน โครงสร้างส่วนปลาย และข้อกำหนดในการควบคุมจึงอาจแตกต่างกันอย่างมาก
ระบุชิ้นงานและลักษณะข้อต่อ
เริ่มต้นด้วยการบันทึกวัสดุที่กำลังเชื่อม ขนาดข้อต่อโดยประมาณ รูปร่างของพื้นที่สัมผัส และปริมาณความร้อนที่ชิ้นงานดูดซับ แผ่นทองแดงขนาดเล็กและขั้วโลหะขนาดใหญ่ไม่สามารถระบายความร้อนออกจากปลายการทำงานได้ในอัตราเดียวกัน
ความหนาของชิ้นงานและการนำความร้อนมีความสำคัญอย่างยิ่ง วัสดุที่นำความร้อนออกไปอย่างรวดเร็วอาจต้องใช้เครื่องมือที่มีโปรไฟล์การคืนสภาพที่แตกต่างจากที่ใช้สำหรับการเชื่อมต่อขนาดเล็กที่แยกความร้อนได้ เครื่องทำความร้อนควรได้รับการประเมินควบคู่ไปกับรูปทรงของปลายที่ต้องการ เนื่องจากการสร้างความร้อนเพียงอย่างเดียวไม่สามารถกำหนดได้ว่าพลังงานจะไปถึงข้อต่อได้อย่างมีประสิทธิภาพเพียงใด
อธิบายวงจรการทำงานที่ต้องการ
พิจารณาว่าอุปกรณ์ทำงานเป็นระยะๆ หรือทำการบัดกรีซ้ำๆ เป็นระยะเวลานาน บันทึกความถี่ในการสตาร์ทที่คาดหวัง ระยะเวลาการทำความร้อนโดยทั่วไป ช่วงเวลาการทำความเย็น และสภาวะแวดล้อม รายละเอียดเหล่านี้ช่วยกำหนดว่าการออกแบบจะต้องจัดลำดับความสำคัญของการอุ่นเครื่องอย่างรวดเร็ว ความคงตัวของอุณหภูมิในระหว่างการทำงานอย่างต่อเนื่อง หรือการฟื้นตัวหลังจากการสัมผัสกับชิ้นงานซ้ำหลายครั้ง
- กำหนดวัสดุชิ้นงานและช่วงขนาดรอยต่อ
- ระบุประเภทของเครื่องมือบัดกรีและสภาพแวดล้อมการทำงานที่ต้องการ
- ประเมินความถี่ที่เครื่องมือร้อน เย็นลง และกลับมาทำงานอีกครั้ง
- ระบุวิธีการควบคุมอุณหภูมิที่ต้องการและความแปรผันทางความร้อนที่ยอมรับได้
- บันทึกข้อจำกัดเกี่ยวกับขนาดส่วนประกอบ น้ำหนัก ฉนวน หรือเส้นทางตะกั่ว
ข้อมูลสรุปการใช้งานที่ชัดเจนช่วยให้การตรวจสอบทางไฟฟ้าและกลไกในภายหลังมีจุดประสงค์ในทางปฏิบัติ หากไม่มีส่วนประกอบดังกล่าว ส่วนประกอบอาจตรงกับพิกัดที่ระบุแต่ทำงานได้ไม่ดีในเครื่องมือที่เสร็จสมบูรณ์
2. กำหนดความต้องการความร้อนที่แท้จริง
ข้อกำหนดด้านอุณหภูมิจำเป็นต้องแยกแยะระหว่างเครื่องทำความร้อน ปลายการทำงาน และข้อต่อบัดกรี สถานที่เหล่านี้มีสภาวะความร้อนที่แตกต่างกัน ดังนั้นจึงไม่ควรรักษาอุณหภูมิให้เหมือนกัน
เครื่องทำความร้อนจะสร้างพลังงานความร้อน ส่วนทิปจะถ่ายเทพลังงานนั้น และข้อต่อจะได้รับพลังงานในขณะที่ทำปฏิกิริยากับชิ้นงานและโลหะบัดกรี ความร้อนยังสูญเสียไปยังส่วนประกอบโดยรอบและสิ่งแวดล้อมด้วย อุณหภูมิที่เกิดขึ้นที่ข้อต่อจะขึ้นอยู่กับระบบที่สมบูรณ์มากกว่าข้อกำหนดของเครื่องทำความร้อนแบบแยกส่วน
แยกเซ็ตพอยต์ที่ต้องการออกจากขีดจำกัดของส่วนประกอบ
เซ็ตพอยต์การควบคุมจะอธิบายอุณหภูมิที่อุปกรณ์ตั้งใจจะรักษาไว้ที่จุดการวัดที่กำหนด อุณหภูมิการทำงานที่อนุญาตของเครื่องทำความร้อนจะกำหนดขีดจำกัดที่แตกต่างกัน กระบวนการผลิต เช่น การเผาผนึกเซรามิกเกี่ยวข้องกับช่วงอุณหภูมิอื่น และไม่ควรใช้เพื่ออนุมานขีดจำกัดการทำงานของส่วนประกอบที่เสร็จแล้ว
ระบุช่วงการทำงานปกติ สภาพการทำงานสูงสุดที่ต้องการ และสถานที่ที่ต้องวัดอุณหภูมิ นอกจากนี้ ควรพิจารณาด้วยว่าการใช้งานต้องใช้อุณหภูมิที่มั่นคงในระหว่างการสัมผัสแสง การฟื้นตัวอย่างรวดเร็วหลังจากข้อต่อที่ใช้ความร้อนสูง หรือทั้งสองอย่าง
ประเมินการตอบสนองทางความร้อนในบริบท
เวลาอุ่นเครื่องจะวัดระยะเวลาในการประกอบชิ้นส่วนถึงอุณหภูมิที่กำหนดจากสภาวะเริ่มต้นที่ระบุไว้ เวลาในการฟื้นตัวจะอธิบายว่าอุณหภูมิตอบสนองอย่างไรหลังจากที่ทิปสูญเสียความร้อนระหว่างการทำงาน สิ่งเหล่านี้เกี่ยวข้องกันแต่เป็นการวัดประสิทธิภาพที่แตกต่างกัน
ตัวอย่างเช่น เครื่องทำความร้อนอาจถึงจุดที่ตั้งไว้อย่างรวดเร็วเมื่อไม่มีชิ้นงานอยู่ แต่พบว่าอุณหภูมิลดลงอย่างมากเมื่อสัมผัสกับขั้วต่อโลหะขนาดใหญ่ ลักษณะการทำงานนี้อาจสะท้อนถึงภาระความร้อน การออกแบบทิป คุณภาพการสัมผัส หรือการตอบสนองของการควบคุม แทนที่จะเป็นพิกัดอุณหภูมิสูงสุดที่ไม่เพียงพอ
หลักการเลือก:กำหนดอุณหภูมิที่ต้องการ ณ จุดตรวจวัดที่ทราบและภายใต้ปริมาณงานที่เป็นตัวแทน ตัวเลขอุณหภูมิที่ไม่มีเงื่อนไขการทดสอบไม่เพียงพอที่จะเปรียบเทียบระบบบัดกรีที่สมบูรณ์
พิจารณาทั้งความจุความร้อนและการถ่ายเทความร้อน
พลังงานที่จำเป็นในการเพิ่มอุณหภูมิของส่วนประกอบส่วนหนึ่งขึ้นอยู่กับคุณสมบัติของมวลและวัสดุ โดยทั่วไปทิปหรือตัวจับที่ใหญ่กว่านั้นต้องใช้พลังงานมากกว่าเพื่อให้อุณหภูมิเปลี่ยนแปลงเท่ากันมากกว่าชิ้นส่วนขนาดเล็กที่ทำจากวัสดุที่เทียบเคียงได้
อย่างไรก็ตาม การลดขนาดส่วนประกอบเพียงอย่างเดียวไม่ได้รับประกันประสิทธิภาพที่ดีขึ้น การออกแบบจะต้องถ่ายเทความร้อนที่มีประโยชน์ไปยังข้อต่อ รักษาความแข็งแรงทางกลให้เพียงพอ และรองรับวงจรการทำงานที่ต้องการ เลือกเครื่องทำความร้อนและส่วนปลายที่เกี่ยวข้องเป็นชุดระบายความร้อนที่ประสานกัน
4. ประเมินวัสดุเซรามิกและการก่อสร้าง

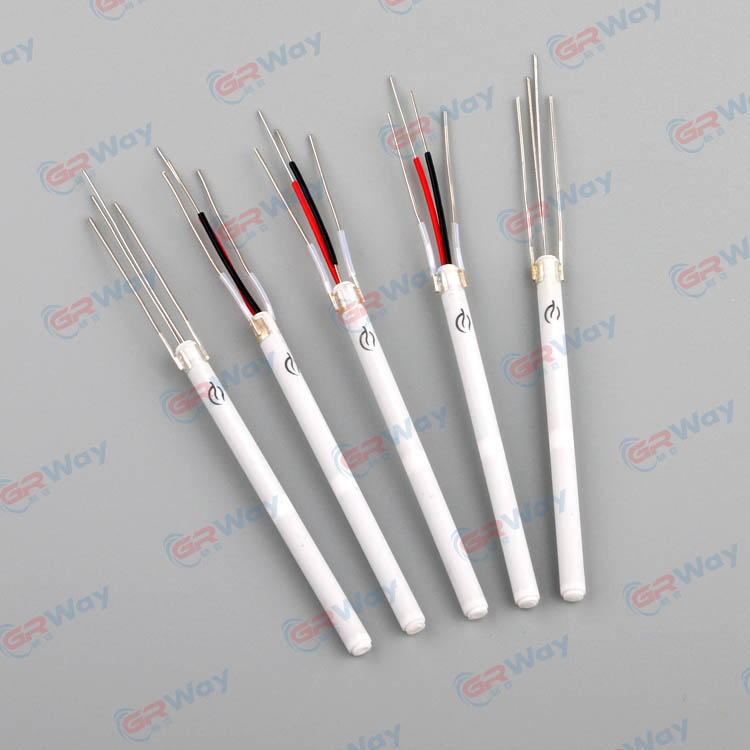

เทคโนโลยีการทำความร้อนแบบเซรามิกถูกนำมาใช้ในส่วนประกอบการทำความร้อนขนาดกะทัดรัด เนื่องจากตัวเครื่องเซรามิกสามารถเป็นฉนวนไฟฟ้าได้ในขณะที่รองรับโครงสร้างการทำความร้อนแบบต้านทานในตัว ลักษณะการทำงานขั้นสุดท้ายขึ้นอยู่กับองค์ประกอบของวัสดุ การออกแบบชั้นทำความร้อน กระบวนการผลิต ขนาด และคุณภาพของส่วนประกอบที่เสร็จสมบูรณ์
ทำความเข้าใจเกี่ยวกับการก่อสร้างอลูมินาเซรามิก
อลูมินาหรืออะลูมิเนียมออกไซด์ (Al₂O₃) ใช้ในส่วนประกอบทำความร้อนไฟฟ้าหลายชนิด ความเป็นฉนวนไฟฟ้าและคุณลักษณะทางความร้อนทำให้เหมาะสำหรับการออกแบบการทำความร้อนขนาดกะทัดรัดหลากหลายรูปแบบ คุณสมบัติที่แน่นอนของชิ้นส่วนที่เสร็จแล้วขึ้นอยู่กับองค์ประกอบของเซรามิก สภาวะการประมวลผล รูปทรง และการก่อสร้าง
วิธีการผลิตวิธีหนึ่งจะวางรูปแบบความต้านทานที่เป็นสื่อกระแสไฟฟ้าลงบนวัสดุเซรามิก และรวมชั้นต่างๆ เข้าด้วยกันผ่านกระบวนการเผาผนึกที่อุณหภูมิสูงที่มีการควบคุม โครงสร้างนี้สามารถรวมวงจรทำความร้อนและตัวฉนวนเข้าด้วยกันเป็นชุดขนาดกะทัดรัด
ข้อมูลผลิตภัณฑ์ที่เกี่ยวข้องกับกลุ่มผลิตภัณฑ์เครื่องทำความร้อนเซรามิกนี้ระบุว่าอลูมินา 95% เป็นวัสดุหลัก และอธิบายถึงชั้นทำความร้อนที่พิมพ์ออกมาซึ่งบูรณาการผ่านการเผาผนึกที่อุณหภูมิสูง นอกจากนี้ยังระบุด้วยว่าพื้นผิวเครื่องทำความร้อนสามารถเข้าถึงได้สูงถึง 800°C ภายใน 30 วินาที ควรตรวจสอบตัวเลขนั้นกับรุ่นเฉพาะและเงื่อนไขการวัดก่อนที่จะใช้เป็นข้อกำหนดการออกแบบหรือการยอมรับ
ตรวจสอบชั้นทำความร้อนและฉนวนร่วมกัน
ชั้นต้านทานจะกำหนดคุณลักษณะทางไฟฟ้าและการสร้างความร้อนที่สำคัญ รูปแบบ ขนาด และความสัมพันธ์กับตัวเครื่องเซรามิกมีอิทธิพลต่อความต้านทานและการกระจายความร้อน ในขณะเดียวกัน โครงสร้างฉนวนต้องเป็นไปตามข้อกำหนดทางไฟฟ้าของงานสำเร็จรูป
การเลือกใช้วัสดุเพียงอย่างเดียวไม่ได้พิสูจน์ว่าส่วนประกอบใดมีความเหมาะสม เกรดเซรามิก โครงสร้าง และกระบวนการผลิตควรได้รับการประเมินโดยเทียบกับอุณหภูมิการทำงานที่คาดหวัง ความเค้นทางไฟฟ้า วงจรความร้อน และเงื่อนไขการติดตั้งทางกล
พิจารณาความเค้นทางความร้อนและทางกล
วัสดุเซรามิกสามารถให้ประสิทธิภาพการทำงานที่อุณหภูมิสูงที่เป็นประโยชน์ แต่อาจเสี่ยงต่อการกระแทก การโค้งงอ และภาระทางกลที่มีความเข้มข้น การออกแบบจึงควรหลีกเลี่ยงความเครียดที่ไม่จำเป็นต่อเครื่องทำความร้อนระหว่างการติดตั้งและการใช้งาน
การทำความร้อนและความเย็นซ้ำๆ อาจส่งผลต่อชุดประกอบด้วย ตัวเซรามิก ชั้นต้านทาน การเชื่อมต่อ ตัวยึด และชิ้นส่วนโลหะโดยรอบอาจตอบสนองต่อการเปลี่ยนแปลงของอุณหภูมิที่แตกต่างกัน การออกแบบที่รวมกันต้องรองรับวงจรการทำงานที่ต้องการ โดยไม่ต้องอาศัยสมมติฐานที่ไม่ได้รับการยืนยันเกี่ยวกับอายุการใช้งาน
หากต้องการดูความเป็นมาของผลิตภัณฑ์ ข้อมูลวัสดุ และขอบเขตที่ระบุของผู้ผลิต โปรดไปที่กรีนเวย์®.
5. ยืนยันขนาดและการเชื่อมต่อไฟฟ้า
ความพอดีทางกายภาพมีความสำคัญพอๆ กับความเข้ากันได้ทางไฟฟ้า เครื่องทำความร้อนที่ตรงตามแรงดันไฟฟ้าและความต้านทานที่ต้องการอาจยังไม่เหมาะสมหากไม่สามารถติดตั้งเข้ากับด้ามจับ ชุดปลาย หรือตัวยึดโดยรอบได้
ตรวจสอบส่วนต่อประสานทางกลที่สมบูรณ์
ตรวจสอบความยาวและเส้นผ่านศูนย์กลางของตัวเครื่องเซรามิก ความลึกของการแทรก รูปทรงส่วนปลาย ตำแหน่งทางออกของลีด ปลอกฉนวน และการจัดเรียงการยึด วัดชิ้นส่วนที่กำหนดการจัดตำแหน่งและหน้าสัมผัส ไม่ใช่แค่ขนาดภายนอกโดยรวม
ระยะห่างเป็นสิ่งสำคัญเนื่องจากเครื่องทำความร้อนจะต้องพอดีโดยไม่มีแรงมากเกินไปหรือการเคลื่อนไหวที่ไม่พึงประสงค์ การติดตั้งที่แน่นเกินไปอาจสร้างความเครียดเชิงกล ในขณะที่ส่วนต่อประสานที่หลวมเกินไปสามารถลดการสัมผัสความร้อนหรือทำให้ส่วนประกอบเคลื่อนที่ระหว่างการใช้งาน
ตรวจสอบสายไฟและจุดเชื่อมต่อ
วัสดุตะกั่ว ความยาว เส้นทาง วิธีการสิ้นสุด และฉนวนควรเหมาะสมกับการออกแบบทางไฟฟ้าของเครื่องมือ สายต้องไปถึงจุดเชื่อมต่อโดยไม่มีแรงดึงมากเกินไป การโค้งงออย่างแหลมคม หรือสัมผัสกับพื้นผิวที่อยู่นอกช่วงอุณหภูมิที่อนุญาต
ในกรณีที่มีวงจรไฟฟ้าหลายวงจร ให้แยกการเชื่อมต่อพลังงานจากการเชื่อมต่อเซ็นเซอร์ใดๆ ตรวจสอบการจัดเรียงพินกับภาพวาดที่เกี่ยวข้อง แทนที่จะถือว่าชิ้นส่วนที่มีลักษณะคล้ายกันมีโครงร่างการเดินสายเดียวกัน
ยืนยันอินเทอร์เฟซด้วยเคล็ดลับการทำงาน
การจัดเรียงตัวจับยึดและส่วนปลายช่วยให้มีเส้นทางทางกายภาพที่ความร้อนไปถึงชิ้นงาน สภาพการสัมผัส ความลึกของการแทรก สภาพพื้นผิว และการจัดตำแหน่งส่วนประกอบสามารถมีอิทธิพลต่อความต้านทานความร้อนได้
หากต้องการเปลี่ยนทดแทน ให้เปรียบเทียบหมายเลขชิ้นส่วนเดิมและแบบทางเทคนิคทุกครั้งที่เป็นไปได้ ลักษณะที่คล้ายกันไม่ได้สร้างความต้านทานที่เท่ากัน พฤติกรรมของเซ็นเซอร์ ฉนวน หรือความพอดีทางกล การจับคู่มิติเพียงอย่างเดียวไม่เพียงพอสำหรับการทดแทน
7. เปรียบเทียบข้อมูลจำเพาะโดยไม่ต้องคาดเดา
เอกสารเปรียบเทียบที่มีประโยชน์ควรแยกแยะข้อมูลจำเพาะที่ได้รับการยืนยันจากค่าที่ยังไม่ได้กำหนดไว้ ทำให้ง่ายต่อการประเมินโมเดลทางเลือกโดยไม่ต้องถือว่าชื่อผลิตภัณฑ์หรือขนาดภายนอกที่คล้ายคลึงกันหมายถึงประสิทธิภาพที่เทียบเท่ากัน
| รายการประเมินผล | ข้อมูลที่จะบันทึก | เหตุผลในการตรวจสอบ |
|---|---|---|
| แอปพลิเคชัน | ประเภทเครื่องมือ ชิ้นงาน ขนาดข้อต่อทั่วไป รอบการทำงาน | กำหนดความต้องการด้านความร้อนตามจริง |
| พิกัดไฟฟ้า | แรงดันไฟฟ้า, กำลังไฟที่กำหนด, ความต้านทาน, ความคลาดเคลื่อน | ยืนยันความเข้ากันได้กับแหล่งจ่ายไฟและวงจรขับเคลื่อน |
| ช่วงอุณหภูมิ | เซ็ตพอยต์ที่ต้องการ, ช่วงการทำงานที่อนุญาต, จุดการวัด | แยกข้อกำหนดการใช้งานออกจากขีดจำกัดส่วนประกอบ |
| การตอบสนองความร้อน | เวลาอุ่นเครื่อง พฤติกรรมการฟื้นตัว เงื่อนไขการทดสอบที่กำหนดไว้ | รองรับการเปรียบเทียบประสิทธิภาพที่มีความหมาย |
| มิติทางกล | ความยาว เส้นผ่านศูนย์กลาง รูปทรงส่วนปลาย ความลึกของการแทรก ความคลาดเคลื่อน | ยืนยันว่าชิ้นส่วนนั้นพอดีกับชุดประกอบที่ต้องการ |
| การเชื่อมต่อ | การจัดเรียงตะกั่ว ประเภทของสายไฟ การสิ้นสุด ฉนวน | ลดข้อผิดพลาดในการรวมและการเปลี่ยนแปลงการเดินสายที่ไม่เหมาะสม |
| การตรวจจับและการควบคุม | ประเภทเซ็นเซอร์ ตำแหน่งเซ็นเซอร์ ความเข้ากันได้ของคอนโทรลเลอร์ | รองรับการตอบสนองและการควบคุมอุณหภูมิที่แม่นยำ |
| การตรวจสอบคุณภาพ | เกณฑ์การตรวจสอบ วิธีทดสอบ ขีดจำกัดการยอมรับ | กำหนดวิธีประเมินความสอดคล้อง |
การให้คะแนนจริง ความคลาดเคลื่อนของขนาด และขีดจำกัดการทดสอบควรได้รับการยืนยันในเอกสารทางเทคนิคสำหรับรุ่นเฉพาะที่อยู่ระหว่างการพิจารณา
ประเมินสภาพการทำงานที่เทียบเท่า
การเปรียบเทียบสององค์ประกอบจะมีประโยชน์ก็ต่อเมื่อมีการวัดผลลัพธ์ภายใต้สภาวะที่สอดคล้องกันเท่านั้น อุณหภูมิเริ่มต้น แหล่งจ่ายไฟ การตั้งค่าตัวควบคุม รูปทรงของปลาย ตำแหน่งเซ็นเซอร์ และภาระความร้อนที่ใช้ ทั้งหมดสามารถส่งผลต่อผลลัพธ์ได้
ตัวอย่างเช่น ไม่ควรเปรียบเทียบการวัดการอุ่นเครื่องที่พื้นผิวเซรามิกกับการวัดที่ปลายการทำงานโดยตรง เว้นแต่วิธีทดสอบจะสร้างพื้นฐานที่ถูกต้องในการดำเนินการดังกล่าว ในทำนองเดียวกัน การทดสอบอุณหภูมิขณะไม่ได้โหลดไม่สามารถอธิบายการฟื้นตัวได้อย่างสมบูรณ์เมื่อสัมผัสกับชิ้นงานซ้ำๆ
ใช้ข้อกำหนดที่เผยแพร่สำหรับการคัดกรองเบื้องต้น จากนั้นใช้ขั้นตอนการตรวจสอบความถูกต้องที่กำหนดเพื่อยืนยันความเหมาะสมสำหรับการใช้งานจริง
8. ตรวจสอบประสิทธิภาพก่อนการรวมระบบ
ก่อนที่ส่วนประกอบจะได้รับการอนุมัติให้ใช้ในการผลิต ให้ตรวจสอบว่าพฤติกรรมทางไฟฟ้า เครื่องกล และความร้อนตรงตามข้อกำหนดการออกแบบ ขั้นตอนที่แม่นยำนั้นขึ้นอยู่กับอุปกรณ์ แต่การประเมินเชิงโครงสร้างช่วยแยกข้อมูลจำเพาะที่ไม่ตรงกันออกจากปัญหาการประกอบ
- ตรวจสอบเอกสาร:ยืนยันการระบุส่วนประกอบ พิกัดทางไฟฟ้า ขนาด การเชื่อมต่อ ขีดจำกัดอุณหภูมิ และรายละเอียดเซ็นเซอร์
- ตรวจสอบสภาพร่างกาย:ตรวจสอบรอยแตกที่มองเห็นได้ ฉนวนที่เสียหาย สายไฟฟ้างอ การปนเปื้อน หรือข้อบกพร่องอื่นๆ ที่อาจส่งผลต่อการติดตั้งหรือความปลอดภัย
- ตรวจสอบความต่อเนื่องทางไฟฟ้า:ใช้วิธีการวัดที่ระบุเพื่อตรวจสอบวงจรความร้อนและการเชื่อมต่อที่เกี่ยวข้อง เปรียบเทียบผลลัพธ์กับค่าความต้านทานพิกัดและพิกัดความเผื่อที่อนุญาตของแบบจำลอง
- ตรวจสอบความพอดีที่ประกอบแล้ว:ยืนยันการจัดตำแหน่ง การยึด ระยะห่าง การกำหนดเส้นทางตะกั่ว และการสัมผัสที่ต้องการระหว่างเครื่องทำความร้อนและส่วนประกอบโดยรอบ
- ทำการทดสอบความร้อนแบบควบคุม:ใช้การจ่ายไฟ การตั้งค่าการควบคุม การจัดเรียงเซ็นเซอร์ และวิธีการวัดอุณหภูมิที่ได้รับอนุมัติ
- ประเมินปริมาณงานที่ต้องการ:วัดอุณหภูมิพฤติกรรมในระหว่างการบัดกรีตัวแทน รวมถึงการฟื้นตัวหลังจากความร้อนถูกถ่ายโอนไปยังชิ้นงาน
- บันทึกผลลัพธ์:บันทึกเงื่อนไขการทดสอบ การวัด พฤติกรรมที่สังเกตได้ และการปฏิบัติตามเกณฑ์การยอมรับที่กำหนดไว้
ใช้วิธีการวัดที่ทำซ้ำได้
การวัดอุณหภูมิอาจแตกต่างกันไปตามประเภทของเครื่องมือ การวางโพรบ แรงกดสัมผัส และเวลาตอบสนอง สร้างวิธีการที่สอดคล้องกันก่อนที่จะเปรียบเทียบส่วนประกอบ หากไม่ได้เลือกเครื่องมือวัด ให้กำหนดช่วงการวัด ความแม่นยำ และคุณลักษณะการตอบสนองที่ต้องการสำหรับการทดสอบ
การตรวจสอบไฟฟ้าควรปฏิบัติตามขั้นตอนที่เกี่ยวข้องด้วย การอ่านค่าความต้านทานอาจแตกต่างกันไปตามอุณหภูมิและสภาวะการวัด ดังนั้นควรประเมินส่วนประกอบกับสภาวะอ้างอิงที่ถูกต้อง
แยกข้อบกพร่องของเครื่องทำความร้อนออกจากปัญหาของระบบ
เมื่อเครื่องมือที่ประกอบไม่ถึงอุณหภูมิที่ต้องการ ให้ตรวจสอบวงจรทำความร้อนทั้งหมด แทนที่จะระบุปัญหาที่แกนโดยอัตโนมัติ สาเหตุที่เป็นไปได้ ได้แก่ แหล่งจ่ายไฟที่ไม่เหมาะสม การเชื่อมต่อหลวม เซ็นเซอร์ไม่ตรงกัน การตั้งค่าตัวควบคุมไม่ถูกต้อง หน้าสัมผัสความร้อนไม่ดี หรือปลายที่ไม่เหมาะสม
วิธีการวินิจฉัยนี้ช่วยระบุปัญหาที่แท้จริงและหลีกเลี่ยงการเปลี่ยนส่วนประกอบที่เข้ากันได้เมื่อข้อผิดพลาดอยู่ที่อื่นในระบบ
9. หลีกเลี่ยงข้อผิดพลาดในการเลือกทั่วไป
การเลือกตามระดับกำลังเพียงอย่างเดียว
กำลังเป็นเพียงส่วนหนึ่งของข้อกำหนดเท่านั้น ส่วนประกอบอาจมีกำลังไฟที่ระบุเพียงพอ แต่ยังคงไม่สามารถดำเนินการตามที่ต้องการได้ เนื่องจากส่วนปลาย อินเทอร์เฟซในการระบายความร้อน หรือตัวควบคุมไม่เหมาะสม เปรียบเทียบการตอบสนองทางความร้อนและการกำหนดค่าระบบทั้งหมด รวมถึงพิกัดทางไฟฟ้า
ทำให้อุณหภูมิเครื่องทำความร้อนสับสนกับอุณหภูมิปลาย
อุณหภูมิพื้นผิวของเครื่องทำความร้อนไม่จำเป็นต้องเท่ากับอุณหภูมิปลายการทำงาน และไม่จำเป็นต้องเท่ากับอุณหภูมิที่ข้อต่อบัดกรีด้วย ระบุตำแหน่งการวัดและสภาวะการทำงานที่เกี่ยวข้องกับอุณหภูมิที่ระบุเสมอ
สมมติว่ารุ่นที่คล้ายกันสามารถใช้แทนกันได้
ส่วนประกอบจากเครื่องมือรุ่นต่างๆ อาจมีรูปร่างคล้ายกันแต่มีความต้านทาน การกำหนดค่าตะกั่ว คุณลักษณะของเซ็นเซอร์ ความต้องการพลังงาน หรือฉนวนที่แตกต่างกัน ยืนยันข้อกำหนดก่อนที่จะอนุมัติการเปลี่ยน
ละเว้นการสัมผัสความร้อน
เครื่องทำความร้อนอาจทำงานแตกต่างออกไปเมื่อวางไว้ภายในที่ยึดหรือชุดประกอบทิปที่มีการสัมผัสไม่ดี ตรวจสอบส่วนต่อประสาน ความลึกของการแทรก การจัดตำแหน่ง และพิกัดความเผื่อของการประกอบก่อนทำการเปลี่ยนแปลงระบบไฟฟ้า
การเปลี่ยนแรงดันไฟฟ้าในการทำงานเพื่อชดเชยความร้อนที่อ่อน
การเพิ่มแรงดันไฟฟ้าโดยไม่ตรวจสอบการออกแบบอาจทำให้เกิดความเครียดทางไฟฟ้าและความร้อนมากเกินไป ตรวจสอบแหล่งจ่ายไฟที่กำหนด การเชื่อมต่อวงจร การตอบสนองของการควบคุม และเส้นทางการถ่ายเทความร้อน ก่อนที่จะเปลี่ยนแปลงสภาวะการทำงานใดๆ
ยอมรับข้อกำหนดโดยไม่มีเงื่อนไขการทดสอบ
การกล่าวอ้างอุณหภูมิหรือการอุ่นเครื่องเป็นเรื่องยากที่จะตีความ เว้นแต่จะทราบสภาวะเริ่มต้น จุดตรวจวัด สภาวะการจ่าย และวิธีการทดสอบ ขอรายละเอียดเฉพาะรุ่นที่เกี่ยวข้องและสร้างเกณฑ์การยอมรับที่สามารถวัดผลได้สำหรับเครื่องมือที่เสร็จสมบูรณ์
10. คำถามที่พบบ่อย
ข้อมูลใดบ้างที่จำเป็นในการเลือกเครื่องทำความร้อนที่ถูกต้องสำหรับเครื่องมือบัดกรี
เริ่มต้นด้วยโมเดลเครื่องมือหรือแบบร่างการประกอบ แรงดันไฟฟ้าที่กำหนด ข้อกำหนดกำลังไฟฟ้า ความต้านทานความร้อน ขนาดทางกายภาพ การจัดเรียงตะกั่ว ประเภทเซ็นเซอร์ และช่วงการทำงานที่ต้องการ ข้อมูลเกี่ยวกับชิ้นงานและรอบการทำงานโดยทั่วไปจะช่วยระบุว่าพฤติกรรมทางความร้อนเหมาะสมกับการใช้งานที่ต้องการหรือไม่
เครื่องทำความร้อนพลังงานสูงเป็นตัวเลือกที่ดีกว่าเสมอไปหรือไม่?
ไม่ กำลังไฟพิกัดที่สูงกว่าอาจให้ความสามารถในการทำความร้อนที่มากขึ้น แต่ไม่ได้รับประกันความเสถียรของอุณหภูมิหรือการฟื้นตัวที่ดีขึ้น แหล่งจ่ายไฟ วงจรควบคุม อินเทอร์เฟซการระบายความร้อน รูปทรงส่วนปลาย และปริมาณงานทั้งหมดจะต้องเข้ากันได้กับเครื่องทำความร้อน เลือกตามประสิทธิภาพที่ต้องการแทนที่จะเพิ่มกำลังไฟสูงสุด
เหตุใดแรงดันไฟฟ้าและความต้านทานจึงมีความสำคัญ
แรงดันไฟฟ้าและความต้านทานเป็นตัวกำหนดกระแสและกำลังไฟฟ้าในวงจรตัวต้านทานภายใต้เงื่อนไขที่กำหนด ความไม่ตรงกันอาจทำให้เกิดความร้อนไม่เพียงพอหรือเกิดความเครียดทางไฟฟ้ามากเกินไป ควรตรวจสอบค่าทั้งสองค่าโดยเทียบกับเอกสารประกอบส่วนประกอบและการจัดการควบคุมกำลังจริง
โครงสร้างการทำความร้อนแบบเซรามิกให้ประโยชน์อะไรบ้าง?
โครงสร้างการทำความร้อนแบบเซรามิกสามารถรวมชั้นต้านทานเข้ากับตัวฉนวนไฟฟ้าในการออกแบบที่กะทัดรัด การตอบสนองความร้อนที่เกิดขึ้นจริง ประสิทธิภาพของฉนวน และความทนทานเชิงกลขึ้นอยู่กับวัสดุ การก่อสร้าง กระบวนการผลิต และการประกอบที่เสร็จสมบูรณ์ คุณลักษณะเหล่านี้ควรได้รับการตรวจสอบสำหรับส่วนประกอบเฉพาะ
สามารถเลือกเครื่องทำความร้อนทดแทนโดยใช้ขนาดเพียงอย่างเดียวได้หรือไม่
ไม่ ขนาดกำหนดเพียงส่วนหนึ่งของความพอดีทางกลเท่านั้น แรงดันไฟฟ้า ความต้านทาน กำลังไฟ ความเข้ากันได้ของเซ็นเซอร์ การกำหนดค่าสายไฟ ข้อกำหนดด้านฉนวน และขีดจำกัดการทำงานต้องตรงกันด้วย ตรวจสอบเอกสารส่วนประกอบและยืนยันประสิทธิภาพในการประกอบที่ต้องการ
ควรเปรียบเทียบเวลาอุ่นเครื่องระหว่างรุ่นต่างๆ อย่างไร
ใช้อุณหภูมิเริ่มต้น เงื่อนไขการจ่าย ตำแหน่งการวัด การตั้งค่าตัวควบคุม และอุณหภูมิเป้าหมายที่กำหนดไว้เหมือนกัน ตรวจสอบด้วยว่าเวลาที่ระบุอ้างอิงถึงพื้นผิวเครื่องทำความร้อน ปลาย หรือจุดอื่น เงื่อนไขที่สอดคล้องกันถือเป็นสิ่งสำคัญสำหรับการเปรียบเทียบที่มีความหมาย
อะไรอาจทำให้อุณหภูมิการบัดกรีไม่สอดคล้องกัน?
สาเหตุที่เป็นไปได้ ได้แก่ การจ่ายพลังงานที่ไม่เสถียร การเชื่อมต่อเสียหาย ปัญหาเซ็นเซอร์ การตั้งค่าการควบคุมที่เข้ากันไม่ได้ หน้าสัมผัสความร้อนไม่ดี และทิปที่ไม่เหมาะสมสำหรับปริมาณงาน ตรวจสอบส่วนประกอบทั้งหมดและทดสอบภายใต้สภาวะที่สามารถทำซ้ำได้ ก่อนที่จะตัดสินใจว่าตัวทำความร้อนทำงานผิดปกติ
สามารถตรวจสอบคุณภาพของส่วนประกอบทำความร้อนที่เข้ามาได้อย่างไร?
ปฏิบัติตามเกณฑ์การยอมรับที่เป็นเอกสาร ซึ่งครอบคลุมถึงการระบุ สภาพที่มองเห็นได้ ขนาด คุณลักษณะทางไฟฟ้า การเชื่อมต่อ และข้อกำหนดด้านฉนวนที่เกี่ยวข้อง ในกรณีที่เหมาะสม ให้ทำการทดสอบการทำงานแบบควบคุมในชุดประกอบที่เข้ากันได้ บันทึกเงื่อนไขและผลลัพธ์การทดสอบเพื่อให้สามารถประเมินความสอดคล้องได้อย่างสม่ำเสมอ
อุณหภูมิสูงสุดที่สูงจะพิสูจน์ได้ว่าเครื่องทำความร้อนมีความเหมาะสมหรือไม่?
ไม่ อุณหภูมิสูงสุดเป็นเพียงพารามิเตอร์การออกแบบเดียวเท่านั้น ต้องพิจารณาช่วงการทำงานที่ต้องการ วิธีการควบคุมอุณหภูมิ การนำความร้อนกลับคืนมา ความเข้ากันได้ทางกายภาพ ข้อกำหนดทางไฟฟ้า และขีดจำกัดด้านความปลอดภัยด้วย ส่วนประกอบต้องเป็นไปตามความต้องการของเครื่องมือจริงและกระบวนการบัดกรี
11. รายการตรวจสอบทางเทคนิคขั้นสุดท้าย
ส่วนประกอบความร้อนที่เหมาะสมควรเป็นไปตามข้อกำหนดของกระบวนการบัดกรี ระบบไฟฟ้า การประกอบทางกล และการจัดการการควบคุมอุณหภูมิร่วมกัน ใช้รายการตรวจสอบสุดท้ายนี้ก่อนยืนยันส่วนประกอบสำหรับการพัฒนาหรือเปลี่ยนอุปกรณ์
- การใช้งานและปริมาณงานด้านความร้อนที่คาดหวังได้รับการกำหนดไว้อย่างชัดเจน
- มีการระบุอุณหภูมิในการทำงานและตำแหน่งการวัดที่ต้องการ
- พิกัดแรงดันไฟฟ้า ความต้านทาน กำลังไฟ และวิธีการควบคุมเข้ากันได้
- โครงสร้างเซรามิกและขีดจำกัดการใช้งานเหมาะสมกับสภาวะที่ต้องการ
- ขนาด วิธีการยึด ฉนวน และตำแหน่งตะกั่วของส่วนประกอบนั้นตรงกับชุดประกอบ
- เซ็นเซอร์และตัวควบคุมเข้ากันได้เมื่อใช้การป้อนกลับอุณหภูมิ
- การอุ่นเครื่อง ความคงตัวของอุณหภูมิ และการฟื้นตัวได้รับการประเมินโดยใช้สภาวะการทดสอบที่เหมาะสม
- เกณฑ์การตรวจสอบและการยอมรับได้รับการบันทึกไว้เพื่อการตรวจสอบซ้ำ
การเลือกอย่างระมัดระวังขึ้นอยู่กับการทำความเข้าใจว่าส่วนประกอบความร้อนมีปฏิกิริยาอย่างไรกับเครื่องมือบัดกรีที่สมบูรณ์ การตัดสินใจที่ถูกต้องจะพิจารณาความต้องการด้านความร้อน ขีดจำกัดทางไฟฟ้า โครงสร้างเซรามิก ส่วนต่อประสานทางกล ระบบควบคุม และข้อกำหนดด้านประสิทธิภาพที่วัดได้ของการใช้งาน แทนที่จะอาศัยข้อกำหนดเฉพาะเพียงอย่างเดียว
