คุณควรพิจารณาอะไรเมื่อเลือกแผ่นทำความร้อนเซรามิกสำหรับอุปกรณ์อุตสาหกรรม

1. เริ่มต้นด้วยข้อกำหนดในการทำความร้อนตามจริง

ก่อนที่จะเลือกองค์ประกอบความร้อน ให้กำหนดงานระบายความร้อนที่ต้องดำเนินการ ส่วนประกอบที่ออกแบบมาเพื่ออุ่นเครื่องมือโลหะขนาดเล็กอาจเผชิญกับข้อกำหนดที่แตกต่างกันอย่างมากจากที่ใช้ทำความร้อนน้ำ รักษาอุณหภูมิในห้องปฏิบัติการ หรืออุ่นพื้นผิวกว้าง การใช้งานที่ตั้งใจไว้จะกำหนดพื้นที่ทำความร้อนที่จำเป็น กำลังไฟฟ้าเข้า ช่วงอุณหภูมิ เวลาตอบสนอง และการจัดเรียงทางกล

มีประโยชน์ในการแยกแยะระหว่างอุณหภูมิขององค์ประกอบความร้อนและอุณหภูมิที่ต้องการที่พื้นผิวการทำงาน ค่าเหล่านี้อาจแตกต่างกันอย่างมากเนื่องจากความร้อนจะต้องผ่านส่วนสัมผัส ตัวเครื่อง ของเหลว ช่องว่างอากาศ หรือวัสดุอื่นๆ ก่อนที่จะถึงเป้าหมาย

กำหนดโปรไฟล์การดำเนินงาน

อธิบายวิธีการใช้อุปกรณ์ในระหว่างรอบการทำงานปกติ การทำงานอย่างต่อเนื่อง รอบการให้ความร้อนสั้นๆ ซ้ำๆ การเปิดใช้งานเป็นระยะๆ และการสตาร์ทเย็นบ่อยครั้ง ทำให้เกิดความต้องการที่แตกต่างกันในองค์ประกอบและโครงสร้างโดยรอบ อุณหภูมิแวดล้อมที่คาดหวังและการทำความเย็นที่มีอยู่ยังส่งผลต่อสภาวะการทำงานขั้นสุดท้ายด้วย

• อุณหภูมิเป้าหมาย:ระบุอุณหภูมิที่ต้องการที่ชิ้นงาน ของไหล หรือพื้นผิวสัมผัส แทนที่จะอาศัยเฉพาะค่าสูงสุดที่กำหนดของเครื่องทำความร้อน
• ข้อกำหนดในการอุ่นเครื่อง:กำหนดความเร็วที่ระบบจะต้องถึงช่วงการทำงานตั้งแต่สตาร์ทขณะเครื่องเย็น
• รอบการทำงาน:บันทึกระยะเวลาและความถี่ของช่วงการให้ความร้อน รวมถึงการหยุดชั่วคราวระหว่างรอบ
• โหลดความร้อน:พิจารณามวลของวัตถุที่ให้ความร้อน การสูญเสียความร้อน และวัสดุที่เข้ามาใดๆ ที่ต้องทำให้อุ่น
• ข้อจำกัดทางกายภาพ:กำหนดพื้นที่การติดตั้งที่มีอยู่ น้ำหนักที่อนุญาต แหล่งจ่ายไฟ และการเตรียมการติดตั้ง

ข้อกำหนดเหล่านี้เป็นรากฐานที่เป็นประโยชน์สำหรับการเปรียบเทียบการออกแบบ หากไม่มีสิ่งเหล่านี้ อุณหภูมิสูงสุดที่สูงหรืออัตรากำลังไฟฟ้าที่สูงเพียงอย่างเดียวไม่สามารถระบุได้ว่าส่วนประกอบความร้อนนั้นเหมาะสมกับการใช้งานหรือไม่

ส่วนประกอบเครื่องทำความร้อนเซรามิกทำงานอย่างไร

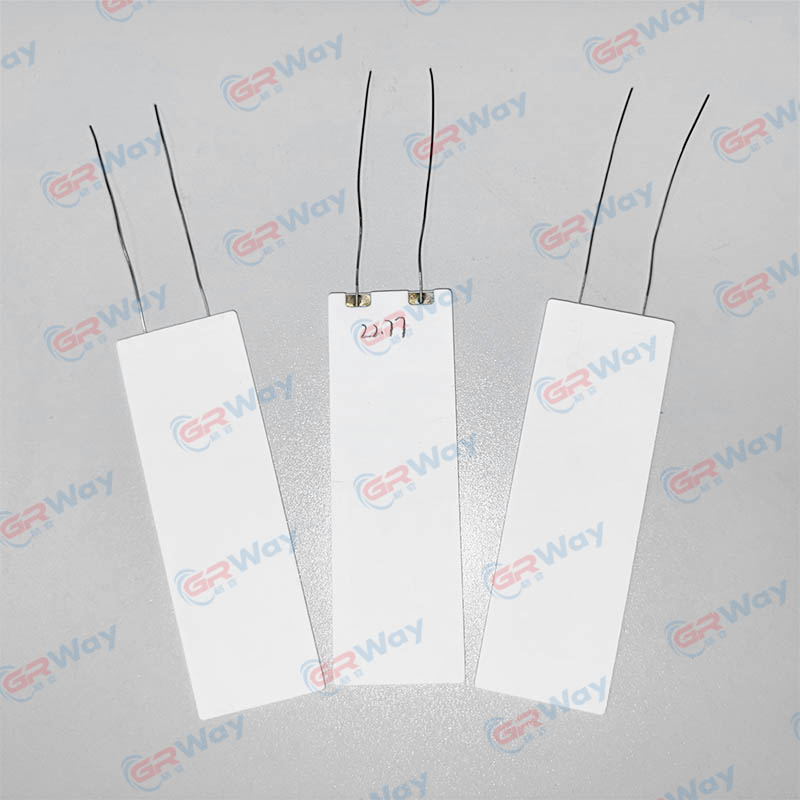

ชุดทำความร้อนเซรามิกทั่วไปจะรวมองค์ประกอบต้านทานไฟฟ้าเข้ากับตัวเครื่องหรือพื้นผิวเซรามิก เมื่อกระแสไฟฟ้าไหลผ่านวัสดุต้านทาน พลังงานไฟฟ้าจะถูกแปลงเป็นความร้อน ความร้อนที่เกิดขึ้นจะเดินทางผ่านส่วนประกอบและเข้าสู่โครงสร้างโดยรอบหรือเป้าหมายที่ต้องการ

การก่อสร้างจริงจะแตกต่างกันไปตามการออกแบบ ผลิตภัณฑ์บางอย่างใช้รูปแบบความต้านทานที่พิมพ์ออกมารวมกับพื้นผิวเซรามิก ในขณะที่สถาปัตยกรรมเครื่องทำความร้อนเซรามิกอื่นๆ ใช้วัสดุต้านทานหรือการจัดเรียงองค์ประกอบที่แตกต่างกัน การผสมผสานวัสดุ กระบวนการผลิต และสภาวะการทำงานที่ต้องการจะต้องได้รับการยืนยันสำหรับรุ่นนั้นๆ

องค์ประกอบความต้านทานสร้างความร้อน

องค์ประกอบความต้านทานเป็นศูนย์กลางของฟังก์ชันการทำความร้อน ความต้านทานไฟฟ้า รูปทรง และการจัดการเชื่อมต่อมีอิทธิพลต่อวิธีการสร้างและกระจายความร้อน ความแตกต่างเฉพาะในรูปแบบความต้านทานสามารถสร้างความแปรผันของอุณหภูมิบนพื้นผิวที่ใช้งาน ดังนั้นการจัดวางองค์ประกอบจึงมีความสำคัญพอๆ กับอัตรากำลังโดยรวม

โครงสร้างเซรามิกรองรับองค์ประกอบ

พื้นผิวเซรามิกจะยึดโครงสร้างต้านทานไว้ในโครงร่างที่ต้องการ และมีส่วนช่วยต่อพฤติกรรมทางความร้อนและทางไฟฟ้าของส่วนประกอบ ตัวอย่างเช่น การออกแบบที่ใช้อลูมินาสามารถผสมผสานคุณสมบัติทางความร้อนที่เป็นประโยชน์กับฉนวนไฟฟ้าได้ อย่างไรก็ตาม องค์ประกอบและโครงสร้างของเซรามิกแตกต่างกันไปตามผลิตภัณฑ์ และไม่ควรกำหนดคุณสมบัติของเกรดหนึ่งให้กับอีกเกรดหนึ่งโดยอัตโนมัติ

ความร้อนจะต้องเดินทางไปถึงเป้าหมาย

แม้ว่าองค์ประกอบจะให้ความร้อนเพียงพอ แต่การสัมผัสความร้อนที่ไม่ดีอาจทำให้การตอบสนองของระบบช้าลงหรือสร้างอุณหภูมิที่ไม่สม่ำเสมอ เส้นทางจากองค์ประกอบความร้อนไปยังชิ้นงานประกอบด้วยตัวเครื่องเซรามิก ส่วนต่อประสานการติดตั้ง ชั้นกลางใดๆ และวัตถุที่ให้ความร้อน

ด้วยเหตุนี้แผ่นทำความร้อนเซรามิกควรถือว่าเป็นส่วนหนึ่งของชุดระบายความร้อนที่สมบูรณ์ การสัมผัสพื้นผิว แรงกดในการจับยึด หากมี ฉนวนโดยรอบ และการกระจายความร้อนจากชิ้นส่วนที่อยู่ติดกัน ล้วนส่งผลต่อประสิทธิภาพที่แท้จริงของระบบ

3. ประเมินวัสดุและคุณสมบัติทางความร้อน

การเลือกใช้วัสดุมีอิทธิพลต่อการนำความร้อน ฉนวนไฟฟ้า ความแข็งแรงทางกล การขยายตัวทางความร้อน และความต้านทานต่อสภาพแวดล้อมการทำงานที่ต้องการ ตัวเลือกที่ถูกต้องขึ้นอยู่กับความสมดุลของคุณสมบัติที่แอปพลิเคชันต้องการ ไม่ใช่ข้อกำหนดเฉพาะหัวข้อเดียว

อลูมินาเซรามิก

อลูมินาหรืออะลูมิเนียมออกไซด์ใช้ในส่วนประกอบทำความร้อนเซรามิกหลายชนิด ปริมาณอลูมินาและสูตรการผลิตที่แน่นอนจะแตกต่างกันไปตามเกรด การออกแบบเครื่องทำความร้อนขนาดเล็กที่มีอยู่บางรุ่นระบุถึงตัวเครื่องเซรามิกอลูมินา 95% ซึ่งแสดงให้เห็นว่าเหตุใดจึงควรตรวจสอบองค์ประกอบของวัสดุกับข้อกำหนดเฉพาะของผลิตภัณฑ์ที่เกี่ยวข้อง แทนที่จะพิจารณาจากเครื่องทำความร้อนทุกเครื่อง

สำหรับส่วนประกอบที่ใช้อลูมินา ข้อควรพิจารณาที่สำคัญ ได้แก่ การนำความร้อน สภาวะทางกล การขยายตัวทางความร้อน ความสม่ำเสมอของมิติ และฉนวนไฟฟ้าภายใต้สภาวะที่ต้องการ คุณลักษณะเหล่านี้ส่งผลต่อทั้งพฤติกรรมการทำความร้อนและการรวมเข้ากับชุดประกอบที่เสร็จแล้ว

โครงสร้างวัสดุต้านทานและพื้นผิว

องค์ประกอบความต้านทานและพื้นผิวเซรามิกทำหน้าที่ต่างกัน หน้าผลิตภัณฑ์อาจระบุทังสเตนหรือสารนำไฟฟ้าที่มีโมลิบดีนัม-แมงกานีสเป็นส่วนประกอบในกระบวนการผลิตเฉพาะ แต่ข้อมูลดังกล่าวไม่ได้ระบุว่าเครื่องทำความร้อนเซรามิกทุกเครื่องใช้ตัวนำหรือวิธีการก่อสร้างแบบเดียวกัน

เมื่อประเมินการออกแบบ ให้ยืนยันวัสดุต้านทาน องค์ประกอบของพื้นผิว วิธีการเชื่อมต่อ และการจัดการการผลิตด้วยข้อมูลรุ่นที่เฉพาะเจาะจง รายละเอียดเหล่านี้อาจส่งผลต่อขีดจำกัดการทำงานและความเข้ากันได้ขององค์ประกอบกับวงจรที่ต้องการและตัวเรือนเชิงกล

ข้อมูลวัสดุควรถูกตีความว่าเป็นชุดของคุณสมบัติที่เกี่ยวข้องกันเสมอ เซรามิกที่มีค่าการนำความร้อนที่เป็นประโยชน์อาจยังต้องการการสนับสนุนทางกลอย่างระมัดระวัง ในขณะที่ฉนวนไฟฟ้าที่ดีเยี่ยมไม่ได้ขจัดความจำเป็นในการป้องกันวงจรที่เหมาะสมและการทดสอบระดับการประกอบ

4. จับคู่ขนาดและเรขาคณิตกับอุปกรณ์

รูปร่างของส่วนประกอบทำความร้อนจะกำหนดว่าส่วนประกอบจะพอดีกับผลิตภัณฑ์อย่างไร และพื้นที่ทำงานสัมผัสกับเป้าหมายที่ต้องการอย่างไร รูปทรงของแผ่น แหวน แผ่นดิสก์ สี่เหลี่ยมจัตุรัส และสี่เหลี่ยมอาจมีให้ใช้งานในตระกูลผลิตภัณฑ์บางตระกูล แต่ขนาดและรูปทรงที่มีอยู่จะต้องได้รับการตรวจสอบสำหรับรุ่นที่อยู่ระหว่างการพิจารณา

พื้นที่ใช้งานและการกระจายความร้อน

จานที่ใหญ่ขึ้นอาจกระจายความร้อนไปในบริเวณที่กว้างกว่า แต่พื้นผิวที่ใหญ่ขึ้นไม่ได้รับประกันอุณหภูมิที่สม่ำเสมอโดยอัตโนมัติ ตำแหน่งขององค์ประกอบความต้านทาน การจัดวางการติดตั้ง และการสูญเสียความร้อนเฉพาะที่สามารถสร้างโซนร้อนและเย็นได้ แม้ว่าขนาดภายนอกจะดูเหมาะสมก็ตาม

ระบุว่าบริเวณใดที่ต้องได้รับความร้อน และตำแหน่งที่จะรวมภาระความร้อน หากชิ้นงานมีรูปร่างไม่สม่ำเสมอหรือสัมผัสกันเพียงไม่กี่จุด ให้ประเมินโปรไฟล์อุณหภูมิผลลัพธ์ แทนที่จะถือว่าทั้งเพลตเป็นพื้นผิวที่เคลื่อนไหวเท่ากัน

ความหนา ระยะห่าง และจุดยึด

ความหนาส่งผลต่อบรรจุภัณฑ์ มวลความร้อน และเส้นทางการถ่ายเทความร้อนของส่วนประกอบ การจัดวางจะต้องรองรับขนาดของตัวเครื่องเซรามิกและการขยายตัวของวัสดุโดยรอบระหว่างการใช้งาน ช่องว่างที่แน่นหนาสามารถสร้างปัญหาในการประกอบได้ ในขณะที่ช่องว่างที่มากเกินไปสามารถลดการสัมผัสกับความร้อนในกรณีที่จำเป็นต้องมีการนำไฟฟ้าโดยตรง

ขนาดและความคลาดเคลื่อนควรได้รับการจัดทำเป็นเอกสารก่อนที่จะเสร็จสิ้นตัวเรือนหรือชุดประกอบโดยรอบ การเขียนแบบบอกขนาด (ถ้ามี) จะมีประโยชน์อย่างยิ่งในการตรวจสอบรูยึด พื้นผิวสัมผัส ตำแหน่งการเชื่อมต่อ และพื้นที่ว่างสำหรับฉนวนไฟฟ้า

ยืนยันความเข้ากันได้ทางกล

วัสดุเซรามิกอาจมีความแข็งแรงภายใต้สภาวะการรับน้ำหนักที่เหมาะสม แต่อาจเสี่ยงต่อความเครียดที่เข้มข้น การกระแทก หรือการยึดจับที่ไม่สม่ำเสมอ พื้นผิวรองรับควรตรงกับวิธีการติดตั้งที่ต้องการ หลีกเลี่ยงการสันนิษฐานว่าส่วนประกอบสามารถทนต่อการโค้งงอหรือโหลดการติดตั้งเพียงเพราะว่าทำงานได้ดีที่อุณหภูมิสูง

พารามิเตอร์ประสิทธิภาพที่ต้องตรวจสอบ

ข้อมูลจำเพาะของผลิตภัณฑ์จะมีประโยชน์เมื่อเปรียบเทียบกับข้อกำหนดที่กำหนดไว้สำหรับอุปกรณ์ ควรตรวจสอบพารามิเตอร์หลายตัวพร้อมกัน เนื่องจากแต่ละพารามิเตอร์อธิบายแง่มุมของประสิทธิภาพที่แตกต่างกัน

อุณหภูมิในการทำงานและอุณหภูมิสูงสุด

อุณหภูมิการทำงานปกติและอุณหภูมิการทำงานสูงสุดไม่สามารถใช้แทนกันได้ ส่วนประกอบอาจมีขีดจำกัดบนที่ระบุไว้ซึ่งไม่ได้มีวัตถุประสงค์เพื่อแสดงสภาพการทำงานอย่างต่อเนื่องในทุกการติดตั้ง การระบายความร้อน อุณหภูมิโดยรอบ การติดตั้ง กำลังไฟฟ้าเข้า และภาระความร้อนอาจส่งผลต่ออุณหภูมิที่ทำได้ในทางปฏิบัติ

ตัวอย่างเช่น ข้อมูลจำเพาะของเครื่องทำความร้อนขนาดเล็กที่เผยแพร่บางรายการระบุอุณหภูมิการทำงานปกติที่ 200°C และอุณหภูมิการทำงานสูงสุดที่ 500°C ค่าเหล่านี้อธิบายข้อมูลจำเพาะของผลิตภัณฑ์โดยเฉพาะ และต้องไม่ถือว่าเป็นพิกัดสากลสำหรับเครื่องทำความร้อนเซรามิกทุกเครื่อง

เวลาอุ่นเครื่องและการตอบสนองต่อความร้อน

เวลาอุ่นเครื่องขึ้นอยู่กับมวลความร้อนของเครื่องทำความร้อน กำลังไฟฟ้าที่มีอยู่ สภาพการสัมผัส การสูญเสียความร้อน และมวลของเป้าหมาย การตอบสนองอย่างรวดเร็วอาจมีความสำคัญในอุปกรณ์ที่ทำงานในรอบสั้นๆ ในขณะที่ระบบที่ออกแบบมาเพื่อรักษาอุณหภูมิให้คงที่อาจให้ความสำคัญกับความเสถียรและการกระจายความร้อนมากขึ้น

พิกัดแรงดันไฟฟ้า กำลัง และความต้านทาน

พารามิเตอร์ทางไฟฟ้าจะต้องตรงกับแหล่งจ่ายไฟและวงจรควบคุมที่ต้องการ ควรตรวจสอบแรงดันไฟฟ้าและกำลังไฟที่กำหนดพร้อมกับความต้านทานขององค์ประกอบ สายไฟ ขั้วต่อ และอุปกรณ์ป้องกัน ไม่ควรเลือกส่วนประกอบเพียงอย่างเดียว เนื่องจากอัตรากำลังดูสูงเพียงพอโดยไม่ได้ตรวจสอบการออกแบบทางไฟฟ้าที่เหลือ

ความสม่ำเสมอของฉนวนและอุณหภูมิ

ฉนวนไฟฟ้าจะต้องคงไว้อย่างเหมาะสมภายใต้อุณหภูมิและสภาพแวดล้อมที่คาดหวัง ในขณะเดียวกัน การกระจายอุณหภูมิพื้นผิวจะต้องเหมาะสมกับการใช้งาน เครื่องทำความร้อนที่มีอุณหภูมิเฉลี่ยตามที่ต้องการอาจยังไม่เหมาะสมหากจุดร้อนเฉพาะที่สร้างความเสียหายให้กับชิ้นงาน หรือหากบริเวณที่เย็นกว่าขัดขวางไม่ให้กระบวนการไปถึงเป้าหมาย

6. การใช้งานในอุตสาหกรรมต่างๆ

เครื่องทำความร้อนที่ใช้เซรามิกถูกนำมาใช้ในอุปกรณ์หลากหลายประเภท ตั้งแต่เครื่องใช้ไฟฟ้าขนาดเล็กไปจนถึงระบบอุตสาหกรรมและห้องปฏิบัติการ การกำหนดค่าที่ถูกต้องขึ้นอยู่กับงานระบายความร้อน สภาพแวดล้อม การจัดการหน้าสัมผัส และข้อกำหนดทางไฟฟ้าของแต่ละการใช้งาน

เครื่องใช้ในครัวเรือนและการดูแลส่วนบุคคลขนาดเล็ก

อุปกรณ์จัดแต่งทรงผม อุปกรณ์ทำน้ำร้อนขนาดกะทัดรัด เตารีด และผลิตภัณฑ์ที่คล้ายกัน จำเป็นต้องมีอุปกรณ์ทำความร้อนที่พอดีกับพื้นที่จำกัด เวลาอุ่นเครื่อง อุณหภูมิพื้นผิว ฉนวน และการสัมผัสกับชิ้นส่วนโดยรอบ ถือเป็นข้อพิจารณาในการออกแบบที่สำคัญ อุปกรณ์สำเร็จรูปยังต้องมีการควบคุมอุณหภูมิที่เหมาะสมและมาตรการป้องกันสำหรับการใช้งานตามวัตถุประสงค์

เครื่องมืออุตสาหกรรมและอุปกรณ์แปรรูป

เครื่องทำความร้อนทางอุตสาหกรรมอาจให้บริการเครื่องมือบัดกรี อุปกรณ์ปิดผนึก ชุดทำความร้อนเฉพาะทาง หรือกระบวนการอื่น ๆ ที่ต้องใช้อินพุตความร้อนเฉพาะที่ วงจรการทำงานและอุณหภูมิเป้าหมายที่ต้องการจะแตกต่างกันไปตามการใช้งาน วิศวกรจึงควรประเมินส่วนประกอบตามรูปทรงของเครื่องมือจริง แทนที่จะอาศัยเพียงคำอธิบายทั่วไปเกี่ยวกับวัตถุประสงค์การใช้งานเท่านั้น

อุปกรณ์ห้องปฏิบัติการและการวิเคราะห์

ชุดทำความร้อนขนาดกะทัดรัดมีประโยชน์ในเครื่องมือที่มีพื้นที่จำกัดและสภาวะความร้อนที่ทำซ้ำได้ถือเป็นสิ่งสำคัญ การใช้งานในห้องปฏิบัติการอาจต้องให้ความสนใจกับความเสถียรของอุณหภูมิ ความสม่ำเสมอเฉพาะจุด ความเข้ากันได้ทางเคมี และปฏิกิริยาระหว่างเครื่องทำความร้อนกับเซ็นเซอร์ที่อยู่ติดกันหรือส่วนประกอบที่มีความแม่นยำ

อุปกรณ์การแพทย์และอุปกรณ์เฉพาะทางอื่นๆ

อุปกรณ์ควบคุมอุณหภูมิบางชนิดใช้ส่วนประกอบทำความร้อนขนาดกะทัดรัดเพื่ออุ่นของเหลว พื้นผิว หรือส่วนประกอบภายใน การใช้งานดังกล่าวจำเป็นต้องได้รับการประเมินอย่างรอบคอบเกี่ยวกับการออกแบบอุปกรณ์ที่สมบูรณ์ รวมถึงการแปรผันของอุณหภูมิที่อนุญาต การแยกทางไฟฟ้า ความเข้ากันได้ของวัสดุ และข้อกำหนดด้านกฎระเบียบที่เกี่ยวข้อง ข้อมูลจำเพาะของเครื่องทำความร้อนทั่วไปเพียงอย่างเดียวไม่ได้สร้างความเหมาะสมสำหรับการใช้งานที่ได้รับการควบคุม

• เครื่องใช้ไฟฟ้า:มุ่งเน้นไปที่โครงสร้างกะทัดรัด การทำความร้อนซ้ำได้ และการผสานรวมกับส่วนควบคุมการป้องกันของอุปกรณ์
• เครื่องมืออุตสาหกรรม:มุ่งเน้นไปที่รอบการทำงาน อุณหภูมิเป้าหมาย ความต้านทานต่อสภาพแวดล้อมการทำงาน และความเสถียรในการติดตั้ง
• เครื่องมือในห้องปฏิบัติการ:มุ่งเน้นไปที่การวัดอุณหภูมิ ความสามารถในการทำซ้ำ และการโต้ตอบกับส่วนประกอบที่มีความละเอียดอ่อนในบริเวณใกล้เคียง
• อุปกรณ์พิเศษ:มุ่งเน้นไปที่การตรวจสอบเฉพาะแอปพลิเคชัน ข้อกำหนดที่ตรวจสอบย้อนกลับได้ และภาระผูกพันด้านความปลอดภัยที่เกี่ยวข้อง

ในกรณีที่ระบบทำความร้อนต้องการความร้อนเฉพาะจุดในรูปแบบกะทัดรัดแผ่นทำความร้อนเซรามิกอาจคุ้มค่าที่จะประเมินควบคู่ไปกับเทคโนโลยีการทำความร้อนอื่นๆ การตัดสินใจขั้นสุดท้ายควรขึ้นอยู่กับข้อกำหนดเฉพาะและประสิทธิภาพที่ได้รับการตรวจสอบแล้วในการประกอบที่ต้องการ ไม่ใช่เฉพาะรายการการใช้งานเพียงอย่างเดียว

7. รายการตรวจสอบการเลือกปฏิบัติ

กระบวนการคัดเลือกที่มีโครงสร้างช่วยให้วิศวกรหลีกเลี่ยงความไม่ตรงกันระหว่างองค์ประกอบความร้อนและอุปกรณ์ ลำดับต่อไปนี้สามารถใช้ได้ในระหว่างการทบทวนการออกแบบเบื้องต้นและเมื่อเปรียบเทียบส่วนประกอบที่เป็นตัวเลือก

1. บันทึกเป้าหมายความร้อนกำหนดอุณหภูมิที่ต้องการที่พื้นผิวการทำงาน ความแปรผันที่อนุญาต และเวลาที่สามารถอุ่นเครื่องได้
2. ประมาณการภาระความร้อนคำนึงถึงมวลของเป้าหมาย การสูญเสียความร้อนต่อสิ่งแวดล้อม สภาพการสัมผัส และการเปลี่ยนแปลงของวัสดุที่ถูกให้ความร้อน
3. ยืนยันซองจดหมายจริงบันทึกความยาว ความกว้าง ความหนา จุดยึด ตำแหน่งตัวเชื่อมต่อ และข้อกำหนดระยะห่างที่มีอยู่
4. ตรงกับการออกแบบทางไฟฟ้าตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟ กำลัง ความต้านทาน การจัดการเชื่อมต่อ การสลับ และการป้องกันวงจรที่จำเป็น
5. ตรวจสอบข้อมูลวัสดุตรวจสอบเกรดเซรามิก คุณสมบัติทางความร้อน ข้อกำหนดของฉนวน และความเข้ากันได้กับสภาพแวดล้อมการทำงาน
6. กำหนดรอบการทำงานระบุระยะเวลาการทำความร้อน ความถี่ ระยะเวลาการทำความเย็น และการเปลี่ยนแปลงที่คาดหวังในสภาวะแวดล้อม
7. วางแผนการวัดอุณหภูมิระบุว่าควรวัดอุณหภูมิบริเวณใด และการอ่านค่าของเซ็นเซอร์สัมพันธ์กับอุณหภูมิของชิ้นงานอย่างไร
8. ตรวจสอบการประกอบที่สมบูรณ์ทดสอบส่วนประกอบทำความร้อนด้วยตัวเครื่อง วิธีการติดตั้ง วัสดุเป้าหมาย และแนวทางการควบคุม

สำหรับการเปรียบเทียบผลิตภัณฑ์ ให้ใช้ชุดเงื่อนไขการทำงานทั่วไป เครื่องทำความร้อนสองเครื่องไม่ควรถือว่าเท่ากันเพียงเพราะว่าทั้งสองเครื่องมีขนาดใกล้เคียงกันหรืออุณหภูมิสูงสุดที่โฆษณาไว้ ข้อกำหนดด้านการกำหนดค่าทางไฟฟ้า การตอบสนองต่อความร้อน และการติดตั้งอาจแตกต่างกัน

การติดตั้งและการควบคุมอุณหภูมิ

การติดตั้งที่ถูกต้องเป็นส่วนสำคัญของประสิทธิภาพการทำความร้อน แม้แต่ส่วนประกอบที่เหมาะสมก็สามารถสร้างผลลัพธ์ที่ไม่สอดคล้องกันได้ หากพื้นผิวการติดตั้ง การเชื่อมต่อทางไฟฟ้า ตำแหน่งเซ็นเซอร์ หรือเส้นทางการถ่ายเทความร้อนแตกต่างจากการออกแบบที่ตั้งใจไว้

ให้การสนับสนุนทางกลที่เหมาะสม

การจัดตำแหน่งการติดตั้งควรรองรับตัวเครื่องเซรามิกโดยไม่สร้างภาระที่เข้มข้นโดยไม่ได้ตั้งใจ ตรวจสอบความเรียบของพื้นผิวสัมผัส ตำแหน่งของตัวยึด และความสัมพันธ์เชิงมิติระหว่างเครื่องทำความร้อนกับตัวเครื่องโดยรอบ หากการออกแบบขึ้นอยู่กับการสัมผัสความร้อนโดยตรง ให้ยืนยันว่าอินเทอร์เฟซสอดคล้องกับคำแนะนำในการติดตั้งของผู้ผลิต

พิจารณาการขยายตัวทางความร้อน

การทำความร้อนและความเย็นทำให้เกิดการเปลี่ยนแปลงมิติในส่วนประกอบเซรามิกและวัสดุที่อยู่ติดกัน ความแตกต่างของการขยายตัวเนื่องจากความร้อนอาจส่งผลต่อความพอดีหรือทำให้เกิดความเครียดที่ส่วนต่อประสาน การจัดเรียงทางกลควรคำนึงถึงการเปลี่ยนแปลงเหล่านี้ตลอดช่วงการทำงานที่ต้องการ รวมถึงการทำความร้อนและความเย็นซ้ำๆ

ออกแบบกลยุทธ์การควบคุมรอบเป้าหมาย

ควรเลือกตัวควบคุมอุณหภูมิ เซ็นเซอร์ อุปกรณ์สวิตช์ และวงจรป้องกันตามระดับการควบคุมที่ต้องการและอันตรายที่เกี่ยวข้องกับอุปกรณ์ การวางตำแหน่งเซ็นเซอร์มีความสำคัญอย่างยิ่ง: เซ็นเซอร์ที่อยู่ใกล้กับองค์ประกอบความร้อนอาจตอบสนองแตกต่างจากเซ็นเซอร์ที่ใช้วัดชิ้นงานจริงหรือของเหลวที่ให้ความร้อน

อย่าคิดว่าส่วนประกอบเซรามิกจะรักษาอุณหภูมิที่ปลอดภัยหรือคงที่โดยอัตโนมัติ เว้นแต่เอกสารการออกแบบเฉพาะจะกำหนดไว้เป็นอย่างอื่น ให้ถือว่าการควบคุมอุณหภูมิและการป้องกันอุณหภูมิเกินเป็นข้อกำหนดทางวิศวกรรมระดับระบบ

ตรวจสอบการป้องกันไฟฟ้าและสิ่งแวดล้อม

การเชื่อมต่อไฟฟ้า ระยะห่างของฉนวน พิกัดสายเคเบิล เปลือกหุ้ม และอุปกรณ์ป้องกัน ควรเหมาะสมกับแรงดันไฟฟ้า อุณหภูมิ และสภาพแวดล้อมที่ต้องการ ความชื้น การปนเปื้อนที่เป็นสื่อกระแสไฟฟ้า การสั่นสะเทือน และการสัมผัสกับวัสดุในกระบวนการอาจทำให้เกิดข้อกำหนดเพิ่มเติม การประกอบที่เสร็จแล้วควรได้รับการประเมินภายใต้เงื่อนไขที่ได้รับการออกแบบมาให้เผชิญ

ระหว่างการรวมระบบแผ่นทำความร้อนเซรามิกควรประเมินด้วยตำแหน่งเซ็นเซอร์จริง การจัดวางการติดตั้ง และภาระความร้อน ซึ่งให้มุมมองประสิทธิภาพที่มีความหมายมากกว่าการทดสอบส่วนประกอบแบบแยกส่วน

9. ข้อผิดพลาดทั่วไปในการออกแบบและบูรณาการ

ปัญหาด้านความร้อนจำนวนมากมาจากความไม่ตรงกันระหว่างข้อมูลจำเพาะของผลิตภัณฑ์และสภาวะการทำงานที่ติดตั้ง การตรวจสอบข้อผิดพลาดในการออกแบบบ่อยครั้งแต่เนิ่นๆ สามารถช่วยป้องกันปัญหาด้านประสิทธิภาพระหว่างการประกอบและการทดสอบได้

เลือกตามอุณหภูมิสูงสุดเพียงอย่างเดียว

พิกัดอุณหภูมิสูงสุดไม่ได้อธิบายถึงพฤติกรรมการอุ่นเครื่อง ความคงตัวของอุณหภูมิ หรือปริมาณความร้อนที่ไปถึงเป้าหมาย ตรวจสอบช่วงการทำงานและเงื่อนไขการทดสอบควบคู่ไปกับข้อกำหนดด้านกำลัง รูปทรง และการถ่ายเทความร้อน

ละเว้นความต้านทานการสัมผัส

ช่องว่างเล็กๆ หรือการสัมผัสที่ไม่สม่ำเสมอสามารถจำกัดการถ่ายเทความร้อน และนำไปสู่ความแตกต่างของอุณหภูมิเฉพาะที่ ตรวจสอบส่วนต่อประสานการติดตั้งและพื้นผิวเป้าหมาย โดยเฉพาะอย่างยิ่งในกรณีที่ส่วนประกอบอาศัยการนำมากกว่าการพาความร้อนหรือการแผ่รังสี

การใช้ตำแหน่งเซ็นเซอร์ควบคุมที่ไม่เหมาะสม

เซ็นเซอร์อาจระบุอุณหภูมิที่ยอมรับได้ในขณะที่พื้นผิวการทำงานยังคงเย็นเกินไปหรือบริเวณนั้นร้อนเกินไป พิจารณาว่าอุณหภูมิใดมีความสำคัญต่อกระบวนการ จากนั้นจัดตำแหน่งและตรวจสอบเซ็นเซอร์ตามนั้น

มองเห็นผลกระทบของสภาวะแวดล้อม

การเปลี่ยนแปลงของการไหลเวียนของอากาศ อุณหภูมิของตู้ การทำความเย็น หรือภาระความร้อน สามารถเปลี่ยนจุดการทำงานได้ ประสิทธิภาพที่สังเกตได้ในการทดสอบแบบเปิดอาจไม่แสดงถึงประสิทธิภาพภายในเครื่องจักรที่เสร็จสมบูรณ์

สมมติว่าเกรดเซรามิกทั้งหมดมีพฤติกรรมเหมือนกัน

องค์ประกอบของวัสดุ การออกแบบองค์ประกอบ กระบวนการผลิต ขนาด และการจัดการเชื่อมต่อจะแตกต่างกันไปตามรุ่น ใช้ข้อกำหนดที่เกี่ยวข้องแทนการถ่ายโอนข้อมูลจากผลิตภัณฑ์ที่คล้ายคลึงกันอย่างเผินๆ

• ยืนยันความแตกต่างระหว่างอุณหภูมิเป้าหมายและอุณหภูมิเครื่องทำความร้อน
• ตรวจสอบขีดจำกัดการทำงานภายใต้รอบการทำงานที่ต้องการ
• ตรวจสอบทั้งข้อกำหนดทางไฟฟ้าและความคลาดเคลื่อนทางกล
• ตรวจสอบการกระจายของอุณหภูมิหลังการประกอบขั้นสุดท้าย
• บันทึกสภาวะที่ผิดปกติและการตอบสนองต่อการป้องกันที่จำเป็น

10. การทดสอบ การบำรุงรักษา และอายุการใช้งาน

การทดสอบควรพิจารณาว่าระบบทำความร้อนเป็นไปตามข้อกำหนดในการกำหนดค่าที่จะใช้งานจริงหรือไม่ การประเมินอาจรวมถึงเวลาอุ่นเครื่อง อุณหภูมิในสภาวะคงตัว การกระจายอุณหภูมิ พฤติกรรมทางไฟฟ้า ประสิทธิภาพของฉนวน และรอบการทำงานซ้ำ

วัดประสิทธิภาพภายใต้สภาวะที่สมจริง

ใช้การจ่ายวัสดุ วัสดุเป้าหมาย การจัดติดตั้ง กล่องหุ้ม และการตั้งค่าการควบคุม บันทึกสภาวะเริ่มต้นและวัดอุณหภูมิ ณ ตำแหน่งที่สำคัญต่อกระบวนการ ในกรณีที่ความสม่ำเสมอของอุณหภูมิเป็นสิ่งสำคัญ จุดตรวจวัดเพียงจุดเดียวอาจไม่เพียงพอที่จะระบุจุดร้อนหรือบริเวณที่เย็นในท้องถิ่นได้

ประเมินรอบการทำงานซ้ำๆ

การทำความร้อนและความเย็นซ้ำๆ สามารถเปิดเผยการเปลี่ยนแปลงที่อาจไม่ปรากฏขึ้นระหว่างการสาธิตสั้นๆ การประเมินอาจรวมถึงการสตาร์ทซ้ำๆ การทำงานที่สม่ำเสมอ การปิดเครื่อง และการระบายความร้อน ทั้งนี้ขึ้นอยู่กับการใช้งาน การทดสอบรอบใด ๆ ควรสะท้อนถึงข้อกำหนดที่ระบุไว้และสภาวะการทำงานที่ได้รับอนุญาตของผลิตภัณฑ์เฉพาะ

ตรวจสอบส่วนประกอบโดยรอบ

การบำรุงรักษาควรคำนึงถึงเครื่องทำความร้อน การเชื่อมต่อ โครงสร้างการติดตั้ง เซ็นเซอร์ และอุปกรณ์ควบคุม ขั้นตอนการตรวจสอบขึ้นอยู่กับอุปกรณ์และสภาพแวดล้อมการทำงานของอุปกรณ์ แต่อาจรวมถึงการตรวจสอบความเสียหายที่มองเห็นได้ การเชื่อมต่อที่หลวม การปนเปื้อน การเปลี่ยนแปลงของการสัมผัสทางความร้อน และหลักฐานของความร้อนสูงเกินไปผิดปกติ

ช่วงเวลาการบำรุงรักษาควรเป็นไปตามการประเมินความเสี่ยงของอุปกรณ์และคำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง หากการตอบสนองต่ออุณหภูมิเปลี่ยนแปลง ให้ตรวจสอบระบบระบายความร้อนทั้งหมด แทนที่จะคิดว่าส่วนประกอบทำความร้อนเพียงอย่างเดียวเป็นผู้รับผิดชอบ

ในที่สุดประสิทธิภาพควรได้รับการตัดสินจากข้อมูลการปฏิบัติงานที่ได้รับการตรวจสอบแล้ว การออกแบบที่ให้ความร้อนอย่างรวดเร็วในห้องปฏิบัติการอาจมีลักษณะการทำงานแตกต่างออกไปหลังการติดตั้ง ในขณะที่ระบบที่มีอุณหภูมิถึงเป้าหมายอาจยังต้องการการปรับปรุงความสม่ำเสมอ การตอบสนองของการควบคุม หรือความน่าเชื่อถือทางกล

11. คำถามที่พบบ่อย

ข้อควรพิจารณาทางวิศวกรรมขั้นสุดท้าย

การเลือกเครื่องทำความร้อนที่เชื่อถือได้จำเป็นต้องพิจารณาข้อกำหนดทางไฟฟ้า ความร้อน และเครื่องกลร่วมกัน องค์ประกอบของวัสดุกำหนดพฤติกรรมส่วนหนึ่งของส่วนประกอบ ในขณะที่การออกแบบองค์ประกอบ ขนาด สภาวะการติดตั้ง และการควบคุมอุณหภูมิจะกำหนดวิธีการทำงานของส่วนประกอบหลังการติดตั้ง

สำหรับอุปกรณ์อุตสาหกรรม ข้อมูลจำเพาะที่มีประโยชน์ที่สุดคือข้อกำหนดที่เชื่อมโยงคุณลักษณะของผลิตภัณฑ์กับสภาพการทำงานที่ต้องการอย่างชัดเจน ยืนยันขีดจำกัดที่กำหนด ตรวจสอบข้อกำหนดในการติดตั้ง และประเมินระบบที่เสร็จสมบูรณ์ผ่านการทดสอบซ้ำก่อนที่จะสรุปการออกแบบ

ในทางปฏิบัติ แผ่นทำความร้อนเซรามิกควรได้รับการประเมินว่าเป็นส่วนหนึ่งของระบบทำความร้อนที่สมบูรณ์ ความเหมาะสมขึ้นอยู่กับประสิทธิภาพที่วัดได้ คุณสมบัติของวัสดุที่บันทึกไว้ และความเข้ากันได้กับอุปกรณ์ที่จะติดตั้ง
